Von: 297,90 €
Bis: 6.314,22 €
Preis wie konfiguriert: 0,00 €

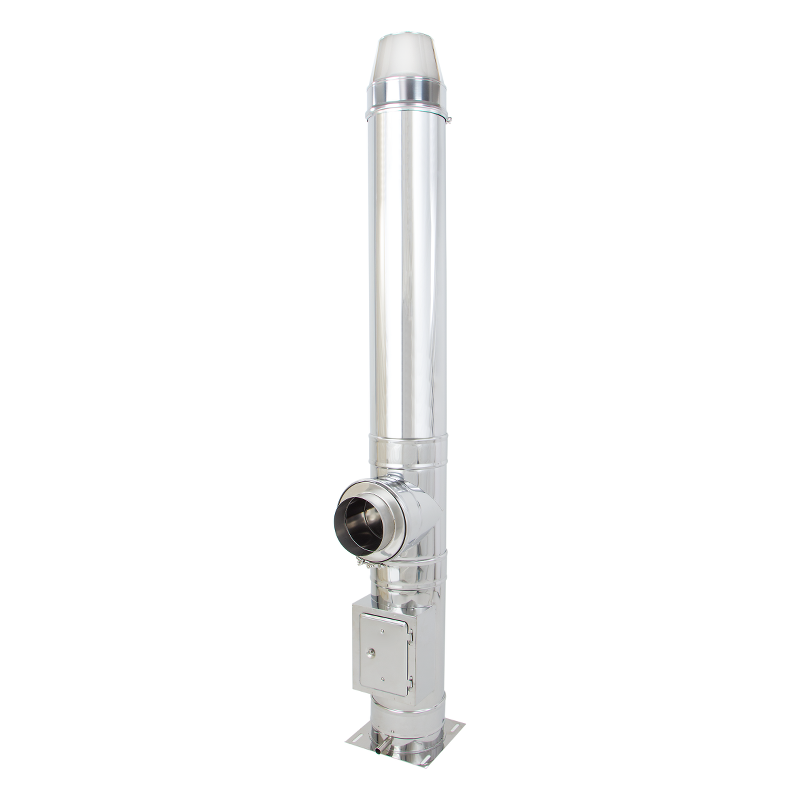

Unsere Edelstahlkamine sind mit unterschiedlichen Innenrohren erhältlich. Bezüglich der Haltbarkeit liegen bei allen Produkten sehr gute Erfahrungswerte vor.
Alle Ausführungen sind für Gas-, Öl-, und Festbrennstoffe geeignet!
Der Durchmesser des abgasführenden Rohrs.
Je nach Feuerstätte muss ein passender Durchmesser gewählt werden, z.B.:
Als Faustregel gilt: Der Durchmesser der Abgasanlage sollte mindestens dem der Feuerstätte enstsprechen. Auf Anfrage führen wir gerne eine Berechnung zur Dimensionierung Ihrer Anlage durch.
Die Wandkonsole 50–150 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze. Der Wandabstand zum Außenmantel des Edelstahlkamins ist verstellbar von 50 bis 150 mm. Die Wandkonsole kann hängend oder stehend montiert werden.
Die Schrauben, Muttern und Beilagscheiben zur Befestigung der Bodenplatte an der Wandkonsole sind im Lieferumfang enthalten.
Die Wandkonsole 100–200 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze. Der Wandabstand zum Außenmantel des Edelstahlkamins ist verstellbar von 100 bis 200 mm. Die Wandkonsole kann hängend oder stehend montiert werden.
Die Wandkonsole 250–350 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze. Der Wandabstand zum Außenmantel des Edelstahlkamins ist verstellbar von 250 bis 350 mm. Die Wandkonsole kann hängend oder stehend montiert werden.
Die Bodenplatte universal bildet den unteren Abschluss der Abgasanlage und kann entweder direkt am Boden oder mittels Wandkonsole / Wandstütze an der Mauer montiert werden. Seitlich befindet der Kondensatablauf.
Auf Anfrage kann die Bodenplatte auch mit Kondensatablauf nach unten oder geschlossen (ohne Kondensatablauf) gefertigt werden.
Die Bodenplatte mit Standfuß 500 mm wird am Boden montiert und bildet den unteren Abschluss der Abgasanlage. Der einwandige Standfuß ist kürzbar. So kann beispielsweise die Höhe des T-Stücks beliebig angepasst werden.
Die Bodenplatte mit Standfuß 1000 mm wird am Boden montiert und bildet den unteren Abschluss der Abgasanlage. Der einwandige Standfuß ist kürzbar. So kann beispielsweise die Höhe des T-Stücks beliebig angepasst werden.
Die Prüföffnung dient zur Reinigung und Inspektion des Kamins. Die unterste Prüföffnung wird direkt auf der Bodenplatte montiert.
Es können mehrere Prüföffnungen nötig sein. Kontaktieren Sie diesbezüglich Ihren Kaminkehrer.
Der waagrechte Anschluss des T-Stück 90° dient zum Anschluss der Feuerstätte. Zur Abdeckung der Isolierung und zum einfacheren Anschluss der Feuerstätte kann ein Übergang DW-EW oder ein Längenelement 500 mm mit Wandfutter verwendet werden.
Das T-Stück 90° mit Abgang 300 mm wird vorallem bei größeren Wandabständen eingesetzt.. Zur Abdeckung der Isolierung und zum einfacheren Anschluss der Feuerstätte kann ein Übergang DW-EW oder ein Längenelement 500 mm mit Wandfutter verwendet werden.
Das T-Stück 45° bietet weniger Widerstand als das T-Stück 90°. Es wird beispielsweise eingesetzt werden, wenn:
Das T-Stück 90° mit gegenüberliegender Prüföffnung dient als Feuerungsanschluss mit kombinierter Prüföffnung. Das Bauteil wird verwendet, wenn nicht genügend Platz für eine separate Prüföffnung unterhalb des T-Stücks vorhanden ist.
Der Übergang DW-EW deckt die Isolierung des doppelwandigen Bauteils (z.B. waagrechter Abgang des T-Stücks) ab. Der einwandige Teil kann auch reduziert, bzw. erweitert geliefert werden.
An das kürzbare Längenelement 500 mm mit Wandfutter wird das Ofenrohr angeschlossen. Die Isolierung ist durch das Wandfutter bereits abgedeckt und ein Rauchrohr im gleichen Durchmesser kann direkt angeschlossen werden. Aus optischen Gründen lässt man das Bauteil plan mit der Innenseite der Mauer abschließen.
Das Längenelement 1000 mm hat durch die 70 mm tiefe Steckverbindung eine effektive Länge von 930 mm (Gesamtlänge 1000 mm).
Das Längenelement 500 mm hat durch die 70 mm tiefe Steckverbindung eine effektive Länge von 430 mm (Gesamtlänge 500 mm).
Das Längenelement 250 mm hat durch die 70 mm tiefe Steckverbindung eine effektive Länge von 180 mm (Gesamtlänge 250 mm).
Der Bogen 15° wird verwendet für Etagierungen (z.B. Umgehen von Dachvorsprüngen), am T-Stück bzw. im waagrechten Teil der Abgasanlage.
ACHTUNG: Beim senkrechten Einbau ist der Kamin unmittelbar über dem oberen Winkel ist der Kamin zu befestigen (z.B. mittels Wandhalter). Werden mehr als 1,5 m über dem oberen Bogen aufgebaut, so muss aus statischen Gründen das darüberliegende Gewicht mittels Bodenplatte Zwischenstütze und Wandkonsole abgefangen werden. Klären Sie die Verwendung von Bögen im senkrechten Teil des Kamins mit Ihrem Rauchfangkehrer ab.
Der Bogen 30° wird verwendet für Etagierungen (z.B. Umgehen von Dachvorsprüngen), am T-Stück bzw. im waagrechten Teil der Abgasanlage.
Der Bogen 45° wird verwendet für Etagierungen (z.B. Umgehen von Dachvorsprüngen), am T-Stück bzw. im waagrechten Teil der Abgasanlage.
Der Bogen 90° kann aus baulichen Gründen am T-Stück bzw im waagrechten Teil der Abgasanlage eingebaut werden. Bei Überdruckanlagen (z.B. Gas- oder Ölbrennwertgeräte) wird der Bogen 90° anstelle des T-Stücks verwendet.
Der Bogen 90° mit Revisionsöffnung kann aus baulichen Gründen am T-Stück bzw im waagrechten Teil der Abgasanlage eingebaut werden. Im senkrechten Teil sind maximal 45° Bögen zulässig.
Bei Überdruckanlagen (z.B. Gas- oder Ölbrennwertgeräte) wird der Bogen 90° mit Revisionsöffnung anstelle des T-Stücks verwendet.
Der Mündungsabschluss schützt die Isolierung des doppelwandigen Edelstahlkamins vor Feuchtigkeit. Regenwasser und Kondensat müssen durch den Kondenatablauf der Bodenplatte abgeleitet werden.
Die Regenhaube schützt die Isolierung des doppelwandigen Edelstahlkamins vor Feuchtigkeit und vermindert das Eindringen von Niederschlägen.
Idealerweise wird das anfallende Kondensat und das Regenwasser durch den Kondensatablauf der Bodenplatte abgeleitet. Sollte der Kondensatablauf nicht angeschlossen werden können und kein Kondensat anfallen (wie z.B. bei festen Brennstoffen und hohen Abgastemperaturen) ist die Regenhaube sinnvoll.
Lamellenhaube bildet den oberen Abschluss des Kamins und erfüllt folgende Aufgaben:
Der Kaminzug wird durch die Lamellenhaube leicht vermindert.
Der Wandhalter 50 mm starr wird an der Mauer befestigt und dient zur Fixierung der Längenelemente.
Der Kamin muss mindestens alle 4 Meter befestigt werden, das freistehende Ende darf maximal 3 Meter betragen.
Der Wandhalter 0 verstellbar wird an der Mauer befestigt und dient zur Fixierung der Längenelemente. Der Wandabstand ist verstellbar (siehe Abmessungen).
Der Wandhalter 1 verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente. Der Wandabstand ist verstellbar (siehe Abmessungen) und kann zusätzlich auch noch gekürzt werden.
Der Wandhalter 2 verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente. Der Wandabstand ist verstellbar (siehe Abmessungen) und kann zusätzlich auch noch gekürzt werden.
Der Wandhalter 3 verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente. Der Wandabstand ist verstellbar (siehe Abmessungen) und kann zusätzlich auch noch gekürzt werden.
Der Wandhalter 4 verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente. Der Wandabstand ist verstellbar (siehe Abmessungen) und kann zusätzlich auch noch gekürzt werden.
Der Wandhalter 5 verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente. Der Wandabstand ist verstellbar (siehe Abmessungen) und kann zusätzlich auch noch gekürzt werden.
Der Sparrenhalter wird an den Dachsparren oder an schrägen Flächen befestigt.
Die Abspannschelle wird am Außenrohr eines Längenelements fixiert. An den Ösen werden Seile oder Abspannstangen montiert.
Die Abstannstange wird an der Abspannschelle montiert und fixiert so den Kamin.
Die zweiteilige Abdeckblende 30–50° mit Lüftungsschlitze wird zum Abdecken von Dachuntersichten sowie Wand- und Deckendurchbrüchen verwendet. Bei hinterlüfteter Ausführung über die gesamte Länge kann der Abstand vom Edelstahlkamin zu brennbaren Bauteilen verringert werden.
Auf Anfrage sind auch andere Abmessungen und Formen lieferbar (z.B. Größe, Form: rund, oval, einteilig, etc.).
Die Wandrosette wird zur Kaschierung von Wand- und Deckendurchbrüchen verwendet.
Auf Anfrage sind auch andere Abmessungen und Formen lieferbar (z.B. Größe, Form: rund, oval, etc.).
Die Wandrosette zweiteilig mit Lüftungsschlitze wird zur Kaschierung von Wand- und Deckendurchbrüchen verwendet. Hauptsächlich wird die Wandrosette bei der Untersicht von Dachvorsprüngen verwendet.
Bei hinterlüfteter Ausführung über die gesamte Länge kann der Abstand vom Edelstahlkamin zu brennbaren Bauteilen verringert werden.
Die zweiteilige Abdeckblende 0–30° wird zum Abdecken von Wand- und Deckendurchbrüchen sowie von Wanddurchführungen verwendet.
Die zweiteilige Abdeckblende 0–30° mit Lüftungsschlitze wird zum Abdecken von Dachuntersichten sowie Wand- und Deckendurchbrüchen verwendet. Bei hinterlüfteter Ausführung über die gesamte Länge kann der Abstand vom Edelstahlkamin zu brennbaren Bauteilen verringert werden.
Die zweiteilige Abdeckblende 30–50° wird zum Abdecken von Wand- und Deckendurchbrüchen verwendet.
Die Dachdurchführung 5–20° kann wahlweise mit Bleischürze (für Ziegeldächer) oder Edelstahlrand (z.B. Metalldächer) geliefert werden. Um den Ringspalt zwischen Dachdurchführung und Edelstahlkamin abzudecken, wird ein Regenkragen mitgeliefert.
Auf Anfrage sind auch Sonderanfertigungen (z.B. größerer Rand, zweizügig, andere Außendurchmesser, etc. möglich).
Die Dachdurchführung 20–35° kann wahlweise mit Bleischürze (für Ziegeldächer) oder Edelstahlrand (z.B. Metalldächer) geliefert werden. Um den Ringspalt zwischen Dachdurchführung und Edelstahlkamin abzudecken, wird ein Regenkragen mitgeliefert.
Die Dachdurchführung 35–50° kann wahlweise mit Bleischürze (für Ziegeldächer) oder Edelstahlrand (z.B. Metalldächer) geliefert werden. Um den Ringspalt zwischen Dachdurchführung und Edelstahlkamin abzudecken, wird ein Regenkragen mitgeliefert.
Die Flachdachdurchführung DW ist für Dachneigungen von 0 bis 10° verwendbar. Der Rand aus Edelstahl und muss dicht mit der Dachhaut verbunden werden. Um den Ringspalt zwischen Flachdachdurchführung und Edelstahlkamin abzudecken, wird ein Regenkragen mitgeliefert.
Der Ausschnitt der beiden Stirnplatten kann mittels Stichsäge vor Ort ausgeführt werden. Auf Wunsch ist auch ein werksseitiger Ausschnitt möglich.
Die Länge der Wanddurchführung (Maß A) kann per Stichsäge oder Fuchsschwanz gekürzt werden. Gegen Aufpreis kann die Wanddurchführung auch in der gewünschten Länge geliefert werden.
Die Wanddurchführung wird passend für Schrägdächer bis 45° Neigung geliefert. Der Zuschnitt auf die gewünschte Länge ist dabei bereits inkludiert.
Die Wanddurchführung wird passend für Schrägdächer über 45° Neigung geliefert. Der Zuschnitt auf die gewünschte Länge ist dabei bereits inkludiert.
Ergebnis: Eine Wanddurchführung mit Außenmaß x mm ist für Rohre bis Ø geeignet. Bei einer Dachneigung von ° und einer Dachdicke von mm muss die Wanddurchführung mindestens mm lang sein.
Die Spezialdichtung ermöglicht die Anbindung an eine Dampfsperre. Geeignet von 0 bis 22° Schräge.
Die Spezialdichtung ermöglicht die Anbindung an eine Dampfsperre. Geeignet von 23 bis 45° Schräge.
* Pflichtangaben
Verzüge mittels Bögen werden bei den Längenangaben nicht berücksichtigt!
Es wird angenommen, dass sämtliche Längenelemente oberhalb des T-Stücks augebaut werden.
Preis ab: 317,30 €
Von: 650,40 €
Bis: 6.839,04 €
