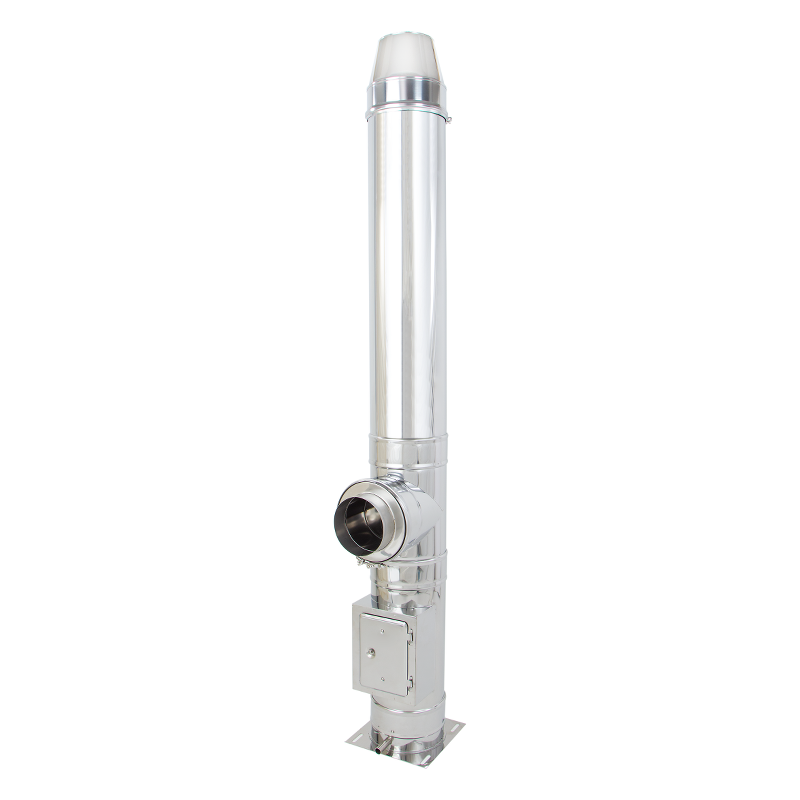

Bausatz Edelstahlschornstein DW Keramik

Klicken Sie doppelt auf das obere Bild, um es im voller Größe zu sehen

Verkleinern
Vergrößern

Mehr Ansichten

  • Bausatz Edelstahlschornstein DW Keramik

Bausatz Edelstahlschornstein DW Keramik

Schreiben Sie die erste Kundenmeinung

Von: 733,20 €

Bis: 8.712,00 €

Preis wie konfiguriert: 0,00 €


Info Durchmesser

Durchmesser

Der Durchmesser des abgasführenden Rohrs.

Je nach Feuerstätte muss ein passender Durchmesser gewählt werden, z.B.:

113–130 mm:z.B. Pelletkaminöfen, Gasdurchlauferhitzer, Ölöfen
150–160 mm:z.B. Kaminöfen, Festbrennstoffherde
180–200 mm:z.B. Heizkessel, Kachelöfen

Als Faustregel gilt: Der Durchmesser der Abgasanlage sollte mindestens dem der Feuerstätte enstsprechen.
Auf Anfrage führen wir gerne eine Berechnung zur Dimensionierung Ihrer Anlage durch.

Info Wandkonsole

Wandkonsole

ohne



Wandkonsole 50–150 mm verstellbar DW Keramik

Die Wandkonsole 50–150 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze.
Der Wandabstand zum Außenmantel des Edelstahlschornsteins ist verstellbar von 50 bis 150 mm.
Die Wandkonsole kann hängend oder stehend montiert werden.

Die Schrauben, Muttern und Beilagscheiben zur Befestigung der Bodenplatte an der Wandkonsole sind im Lieferumfang enthalten.

Wandkonsole stehend

Edelstahlkamin auf stehender Wandkonsole

Wandkonsole hängend

Edelstahlkamin auf hängender Wandkonsole
Wandkonsole 50–150 mm verstellbar | Edelstahlschornstein DW Keramik Zeichnung

Wandkonsole 150–250 mm verstellbar DW Keramik

Die Wandkonsole 150–250 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze.
Der Wandabstand zum Außenmantel des Edelstahlschornsteins ist verstellbar von 150 bis 250 mm.
Die Wandkonsole kann hängend oder stehend montiert werden.

Die Schrauben, Muttern und Beilagscheiben zur Befestigung der Bodenplatte an der Wandkonsole sind im Lieferumfang enthalten.

Wandkonsole stehend

Edelstahlkamin auf stehender Wandkonsole

Wandkonsole hängend

Edelstahlkamin auf hängender Wandkonsole
Wandkonsole 150–250 mm verstellbar | Edelstahlschornstein DW Keramik Zeichnung

Wandkonsole 250–360 mm verstellbar DW Keramik

Die Wandkonsole 250–360 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze.
Der Wandabstand zum Außenmantel des Edelstahlschornsteins ist verstellbar von 250 bis 360 mm.
Die Wandkonsole kann hängend oder stehend montiert werden.

Die Schrauben, Muttern und Beilagscheiben zur Befestigung der Bodenplatte an der Wandkonsole sind im Lieferumfang enthalten.

Wandkonsole stehend

Edelstahlkamin auf stehender Wandkonsole

Wandkonsole hängend

Edelstahlkamin auf hängender Wandkonsole
Wandkonsole 250–360 mm verstellbar | Edelstahlschornstein DW Keramik Zeichnung
Info Bodenplatte

Bodenplatte

Bodenplatte Sockelmontage DW Keramik

Die Bodenplatte Sockelmontage DW Keramik bildet den unteren Abschluss des Schornsteins wird direkt am Boden befestigt.
Seitlich befindet der Kondensatablauf.

Bodenplatte Sockelmontage mit Kondensatablauf seitlich | Edelstahlschornstein DW Keramik Zeichnung

Bodenplatte Wandmontage DW Keramik

Die Bodenplatte Wandmontage DW Keramik bildet den unteren Abschluss des Schornsteins wird mittels Wandkonsole an der Mauer.
Unten befindet der Kondensatablauf.

Auf Anfrage kann die Bodenplatte auch mit seitlichem Kondensatablauf geliefert werden.

Bodenplatte für Wandmontage mit Kondensatablauf unten | Edelstahlschornstein DW Keramik Zeichnung

Bodenplatte mit Standfuß 280–730 mm


Info Prüföffnung

Prüföffnung

Prüföffnung DW Keramik

Die Prüföffnung DW Keramik dient zur Reinigung und Inspektion des Schornsteins.
Eine Prüföffnung ist direkt oberhalb der Bodenplatte erforderlich.
Eventuell kann noch eine zweite Putztür notwendig sein. Kontaktieren Sie diesbezüglich Ihren Rauchfangkehrer.

Prüföffnung | Edelstahlschornstein DW Keramik Zeichnung

ohne


Info T-Stück
T-Stück 90°   +244,80 €

T-Stück

Info Übergangsstück

Übergangsstück

Übergang DW-EW (Reduzierung) DW Keramik

Der Übergang DW-EW deckt die Isolierung des doppelwandigen Bauteils (z.B. waagrechter Abgang des T-Stücks) ab und kann auch reduziert bzw. erweitert geliefert werden.

Übergang DW-EW | Edelstahlschornstein DW Keramik Zeichnung

ohne


Info Längenelemente

Längenelemente

Längenelement 1000 mm DW Keramik

Das Längenelement 1000 mm hat durch die 60 mm tiefe Steckverbindung eine effektive Länge von 940 mm (Gesamtlänge 1000 mm).

Längenelement 1000 mm | Edelstahlschornstein DW Keramik Zeichnung

Längenelement 720 mm DW Keramik

Das Längenelement 720 mm hat durch die 60mm tiefe Steckverbindung eine effektive Länge von 660mm (Gesamtlänge 720 mm).

Längenelement 720 mm | Edelstahlschornstein DW Keramik Zeichnung

Längenelement 390 mm DW Keramik

Das Längenelement 390 mm hat durch die 60mm tiefe Steckverbindung eine effektive Länge von 330 mm (Gesamtlänge 390 mm).

Längenelement 390 mm | Edelstahlschornstein DW Keramik Zeichnung
Info Bögen

Bögen

Bogen 30° DW Keramik

Zwei 30° Bögen ermöglichen einen Verzug des Edelstahlkamins.
Klären Sie bitte mit Ihrem Rauchfangkehrer ab, ob zusätzliche Prüföffnungen benötigt werden.

ACHTUNG: Unmittelbar über dem oberen Bogen ist der Schornstein zu befestigen!
Wird mehr als ein Meter über dem oberen Bogen aufgebaut, so muss aus statischen Gründen das darüberliegende Gewicht mittels Bodenplatte Zwischenstütze und Wandkonsole abgefangen werden.

Bogen 30° | Edelstahlschornstein DW Keramik Zeichnung
Info Mündung
Mündungsabschluss   +108,00 €

Mündung

Info Regenhaube
  • 1
  • 1

Regenhaube

Regenhaube DW Keramik

Die Regenhaube wird am Mündungsabschluss montiert und verhindert das Eindringen von Niederschlägen.

Idealerweise wird das anfallende Kondensat und das Regenwasser durch den Kondensatablauf der Bodenplatte abgeleitet.
Sollte der Kondensatablauf nicht angeschlossen werden können und kein Kondensat anfallen (wie z.B. bei festen Brennstoffen und hohen Abgastemperaturen) ist die Regenhaube sinnvoll.

Regenhaube | Edelstahlschornstein DW Keramik Zeichnung

Aufpreis für Funkenschutzgitter


Info Befestigungen

Befestigungen

Wandhalter 50 mm starr DW Keramik

Der Wandhalter 50 mm starr wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente.

Der Kamin muss mindestens alle 4 Meter befestigt werden, das freistehende Ende darf maximal 3 Meter betragen.

Wandhalter 50 mm starr | Edelstahlschornstein DW Keramik Zeichnung

Wandhalter 50–150 mm verstellbar DW Keramik

Der Wandhalter 50–150 mm verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente.
Der Wandabstand zum Außenmantel des Edelstahlschornsteins ist verstellbar von 50 bis 150 mm.

Der Kamin muss mindestens alle 4 Meter befestigt werden, das freistehende Ende darf maximal 3 Meter betragen.

Wandhalter 50–150 mm verstellbar | Edelstahlschornstein DW Keramik Zeichnung

Wandhalter 150–250 mm verstellbar DW Keramik

Der Wandhalter 150–250 mm verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente.
Der Wandabstand zum Außenmantel des Edelstahlschornsteins ist verstellbar von 150 bis 250 mm.

Der Kamin muss mindestens alle 4 Meter befestigt werden, das freistehende Ende darf maximal 3 Meter betragen.

Wandhalter 150–250 mm verstellbar | Edelstahlschornstein DW Keramik Zeichnung

Wandhalter 250–360 mm verstellbar DW Keramik

Der Wandhalter 250–360 mm verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente.
Der Wandabstand zum Außenmantel des Edelstahlschornsteins ist verstellbar von 250 bis 360 mm.

Der Kamin muss mindestens alle 4 Meter befestigt werden, das freistehende Ende darf maximal 3 Meter betragen.

Wandhalter 250–360 mm verstellbar | Edelstahlschornstein DW Keramik Zeichnung

Sparrenhalter DW Keramik


Bodenplatte Wandmontage DW Keramik Edelstahlschornstein doppelwandig Zeichnung

Abspannschelle DW Keramik


Bodenplatte Wandmontage DW Keramik Edelstahlschornstein doppelwandig Zeichnung
Info Dachdurchführung

Dachdurchführung

Flachdachdurchführung DW Keramik

Die Flachdachdurchführung DW ist für Dachneigungen von 0 bis 10° verwendbar. Der Rand aus Edelstahl und muss dicht mit der Dachhaut verbunden werden.
Um den Ringspalt zwischen Flachdachdurchführung und Edelstahlschornstein abzudecken, wird ein Regenkragen mitgeliefert.

Auf Anfrage sind auch Sonderanfertigungen (z.B. größerer Rand, zweizügig, andere Außendurchmesser, etc. möglich).

Flachdachdurchführung | Edelstahlschornstein DW Keramik Zeichnung

Dachdurchführung 5–15° mit Bleirand



Dachdurchführung 16–25° mit Bleirand



Dachdurchführung 26–35° mit Bleirand



Dachdurchführung 36–45° mit Bleirand



Dachdurchführung 5–15° DW Keramik

Die Dachdurchführung 5–15° kann wahlweise mit Blei- oder Edelstahlrand geliefert werden.
Um den Ringspalt zwischen Dachdurchführung und Edelstahlschornstein abzudecken, wird ein Regenkragen mitgeliefert.

Auf Anfrage sind auch Sonderanfertigungen (z.B. größerer Rand, zweizügig, andere Außendurchmesser, etc. möglich).

Dachdurchführung 5–15° | Edelstahlschornstein DW Keramik Zeichnung

Dachdurchführung 16–25° DW Keramik

Die Dachdurchführung 16–25° kann wahlweise mit Blei- oder Edelstahlrand geliefert werden.
Um den Ringspalt zwischen Dachdurchführung und Edelstahlschornstein abzudecken, wird ein Regenkragen mitgeliefert.

Auf Anfrage sind auch Sonderanfertigungen (z.B. größerer Rand, zweizügig, andere Außendurchmesser, etc. möglich).

Dachdurchführung 16–25° | Edelstahlschornstein DW Keramik Zeichnung

Dachdurchführung 26–35° DW Keramik

Die Dachdurchführung 26–35° kann wahlweise mit Blei- oder Edelstahlrand geliefert werden.
Um den Ringspalt zwischen Dachdurchführung und Edelstahlkamin abzudecken, wird ein Regenkragen mitgeliefert.

Auf Anfrage sind auch Sonderanfertigungen (z.B. größerer Rand, zweizügig, andere Außendurchmesser, etc. möglich).

Dachdurchführung 26–35° | Edelstahlschornstein DW Keramik Zeichnung

Dachdurchführung 36–45° DW Keramik

Die Dachdurchführung 36–45° kann wahlweise mit Blei- oder Edelstahlrand geliefert werden.
Um den Ringspalt zwischen Dachdurchführung und Edelstahlschornstein abzudecken, wird ein Regenkragen mitgeliefert.

Auf Anfrage sind auch Sonderanfertigungen (z.B. größerer Rand, zweizügig, andere Außendurchmesser, etc. möglich).

Dachdurchführung 36–45° | Edelstahlschornstein DW Keramik Zeichnung
Info Wandddurchführung

Wandddurchführung

Wanddurchführung 480x480 mm L=200 mm



Wanddurchführung 480x480 mm L=400 mm



Wanddurchführung 480x480 mm L=500 mm



Wanddurchführung 480x480 mm L=600 mm



Wanddurchführung 480x480 mm L=1000 mm


Info Zubehör Wandddurchführung

Zubehör Wandddurchführung

Aufpreis beidseitiger Ausschnitt rund

Der Ausschnitt der beiden Stirnplatten kann mittels Stichsäge vor Ort ausgeführt werden.
Auf Wunsch ist auch ein werksseitiger Ausschnitt möglich.

Aufpreis beidseitiger Ausschnitt elliptisch

Der Ausschnitt der beiden Stirnplatten kann mittels Stichsäge vor Ort ausgeführt werden.
Auf Wunsch ist auch ein werksseitiger Ausschnitt möglich.

Aufpreis Zuschnitt auf Wunschlänge

Die Länge der Wanddurchführung (Maß A) kann per Stichsäge oder Fuchsschwanz gekürzt werden.
Gegen Aufpreis kann die Wanddurchführung auch in der gewünschten Länge geliefert werden.
Wanddurchführung mit Ausschnitt

Aufpreis Schrägschnitt bis 45°

Die Wanddurchführung wird passend für Schrägdächer bis 45° Neigung geliefert.
Der Zuschnitt auf die gewünschte Länge ist dabei bereits inkludiert.

Aufpreis Schrägschnitt über 45°

Die Wanddurchführung wird passend für Schrägdächer über 45° Neigung geliefert.
Der Zuschnitt auf die gewünschte Länge ist dabei bereits inkludiert.

Schrägschnittrechner

Wanddurchführung Schrägschnitt
Maß C
Dachdicke
Maß B
Außenmaß Wanddurchführung
Winkel
Dachneigung
Maß A
mm mm Grad mm


Ergebnis:
Eine Wanddurchführung mit Außenmaß  x  mm ist für Rohre bis Ø  geeignet.
Bei einer Dachneigung von  ° und einer Dachdicke von   mm muss die Wanddurchführung mindestens   mm lang sein.


Spezialdichtung 0–22° inkl. Silikonkleber

Die Spezialdichtung ermöglicht die Anbindung an eine Dampfsperre.
Geeignet von 0 bis 22° Schräge.
Wanddurchführung mit Dichtgummi

Spezialdichtung 23–45° inkl. Silikonkleber

Die Spezialdichtung ermöglicht die Anbindung an eine Dampfsperre.
Geeignet von 23 bis 45° Schräge.
Wanddurchführung mit Dichtgummi
