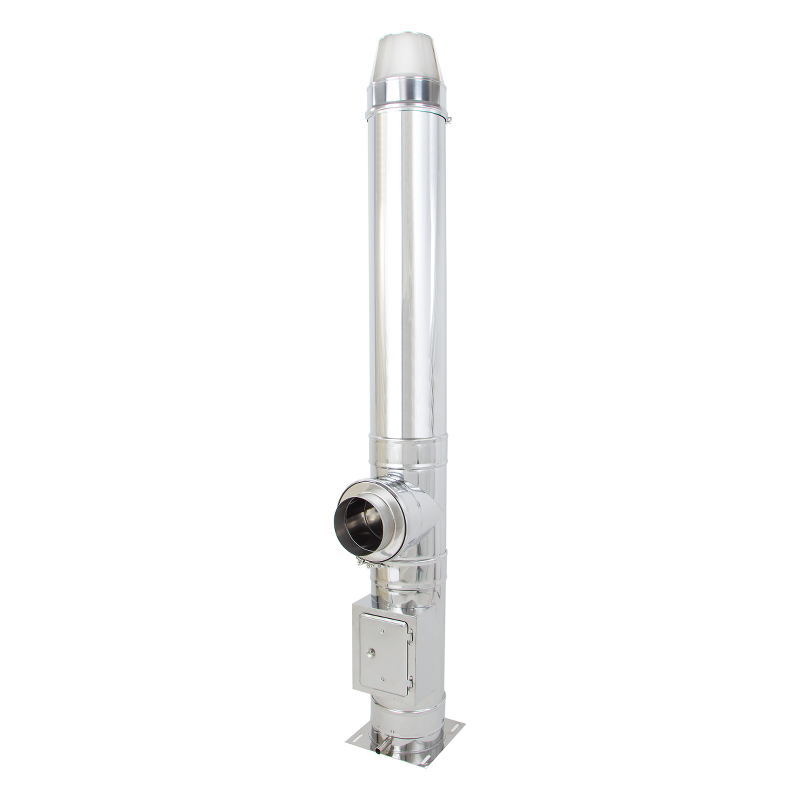

Die Wandkonsole 50–150 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze. Der Wandabstand zum Außenmantel des Edelstahlschornsteins ist verstellbar von 50 bis 150 mm. Die Wandkonsole kann hängend oder stehend montiert werden.
Die Schrauben, Muttern und Beilagscheiben zur Befestigung der Bodenplatte an der Wandkonsole sind im Lieferumfang enthalten.
Die Wandkonsole 150–250 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze. Der Wandabstand zum Außenmantel des Edelstahlschornsteins ist verstellbar von 150 bis 250 mm. Die Wandkonsole kann hängend oder stehend montiert werden.
Die Wandkonsole 250–360 mm verstellbar wird an der Hausmauer montiert und dient als Halterung für die Bodenplatte oder die Zwischenstütze. Der Wandabstand zum Außenmantel des Edelstahlschornsteins ist verstellbar von 250 bis 360 mm. Die Wandkonsole kann hängend oder stehend montiert werden.
Die Bodenplatte Sockelmontage DW Keramik bildet den unteren Abschluss des Schornsteins wird direkt am Boden befestigt. Seitlich befindet der Kondensatablauf.
Die Bodenplatte Wandmontage DW Keramik bildet den unteren Abschluss des Schornsteins wird mittels Wandkonsole an der Mauer. Unten befindet der Kondensatablauf.
Auf Anfrage kann die Bodenplatte auch mit seitlichem Kondensatablauf geliefert werden.
Die Bodenplatte mit Standfuß 280–730 mm DW Keramik bildet den unteren Abschluss des Schornsteins wird direkt am Boden befestigt. Der Standfuß ist kürzbar, seitlich befindet der Kondensatablauf.
Die Prüföffnung DW Keramik dient zur Reinigung und Inspektion des Schornsteins. Eine Prüföffnung ist direkt oberhalb der Bodenplatte erforderlich. Eventuell kann noch eine zweite Putztür notwendig sein. Kontaktieren Sie diesbezüglich Ihren Rauchfangkehrer.
Der Übergang DW-EW deckt die Isolierung des doppelwandigen Bauteils (z.B. waagrechter Abgang des T-Stücks) ab und kann auch reduziert bzw. erweitert geliefert werden.
Das Längenelement 1000 mm hat durch die 60 mm tiefe Steckverbindung eine effektive Länge von 940 mm (Gesamtlänge 1000 mm).
Das Längenelement 720 mm hat durch die 60mm tiefe Steckverbindung eine effektive Länge von 660mm (Gesamtlänge 720 mm).
Das Längenelement 390 mm hat durch die 60mm tiefe Steckverbindung eine effektive Länge von 330 mm (Gesamtlänge 390 mm).
Zwei 30° Bögen ermöglichen einen Verzug des Edelstahlkamins. Klären Sie bitte mit Ihrem Rauchfangkehrer ab, ob zusätzliche Prüföffnungen benötigt werden.
ACHTUNG: Unmittelbar über dem oberen Bogen ist der Schornstein zu befestigen! Wird mehr als ein Meter über dem oberen Bogen aufgebaut, so muss aus statischen Gründen das darüberliegende Gewicht mittels Bodenplatte Zwischenstütze und Wandkonsole abgefangen werden.
Die Regenhaube wird am Mündungsabschluss montiert und verhindert das Eindringen von Niederschlägen.
Idealerweise wird das anfallende Kondensat und das Regenwasser durch den Kondensatablauf der Bodenplatte abgeleitet. Sollte der Kondensatablauf nicht angeschlossen werden können und kein Kondensat anfallen (wie z.B. bei festen Brennstoffen und hohen Abgastemperaturen) ist die Regenhaube sinnvoll.
Der Wandhalter 50 mm starr wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente.
Der Kamin muss mindestens alle 4 Meter befestigt werden, das freistehende Ende darf maximal 3 Meter betragen.
Der Wandhalter 50–150 mm verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente. Der Wandabstand zum Außenmantel des Edelstahlschornsteins ist verstellbar von 50 bis 150 mm.
Der Wandhalter 150–250 mm verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente. Der Wandabstand zum Außenmantel des Edelstahlschornsteins ist verstellbar von 150 bis 250 mm.
Der Wandhalter 250–360 mm verstellbar wird an der Hausmauer befestigt und dient zur Fixierung der Längenelemente. Der Wandabstand zum Außenmantel des Edelstahlschornsteins ist verstellbar von 250 bis 360 mm.
Die Flachdachdurchführung DW ist für Dachneigungen von 0 bis 10° verwendbar. Der Rand aus Edelstahl und muss dicht mit der Dachhaut verbunden werden. Um den Ringspalt zwischen Flachdachdurchführung und Edelstahlschornstein abzudecken, wird ein Regenkragen mitgeliefert.
Auf Anfrage sind auch Sonderanfertigungen (z.B. größerer Rand, zweizügig, andere Außendurchmesser, etc. möglich).
Die Dachdurchführung 5–15° kann wahlweise mit Blei- oder Edelstahlrand geliefert werden. Um den Ringspalt zwischen Dachdurchführung und Edelstahlschornstein abzudecken, wird ein Regenkragen mitgeliefert.
Die Dachdurchführung 16–25° kann wahlweise mit Blei- oder Edelstahlrand geliefert werden. Um den Ringspalt zwischen Dachdurchführung und Edelstahlschornstein abzudecken, wird ein Regenkragen mitgeliefert.
Die Dachdurchführung 26–35° kann wahlweise mit Blei- oder Edelstahlrand geliefert werden. Um den Ringspalt zwischen Dachdurchführung und Edelstahlkamin abzudecken, wird ein Regenkragen mitgeliefert.
Die Dachdurchführung 36–45° kann wahlweise mit Blei- oder Edelstahlrand geliefert werden. Um den Ringspalt zwischen Dachdurchführung und Edelstahlschornstein abzudecken, wird ein Regenkragen mitgeliefert.
Der Ausschnitt der beiden Stirnplatten kann mittels Stichsäge vor Ort ausgeführt werden. Auf Wunsch ist auch ein werksseitiger Ausschnitt möglich.
Die Länge der Wanddurchführung (Maß A) kann per Stichsäge oder Fuchsschwanz gekürzt werden. Gegen Aufpreis kann die Wanddurchführung auch in der gewünschten Länge geliefert werden.
Die Wanddurchführung wird passend für Schrägdächer bis 45° Neigung geliefert. Der Zuschnitt auf die gewünschte Länge ist dabei bereits inkludiert.
Die Wanddurchführung wird passend für Schrägdächer über 45° Neigung geliefert. Der Zuschnitt auf die gewünschte Länge ist dabei bereits inkludiert.
Ergebnis: Eine Wanddurchführung mit Außenmaß x mm ist für Rohre bis Ø geeignet. Bei einer Dachneigung von ° und einer Dachdicke von mm muss die Wanddurchführung mindestens mm lang sein.
Die Spezialdichtung ermöglicht die Anbindung an eine Dampfsperre. Geeignet von 0 bis 22° Schräge.
Die Spezialdichtung ermöglicht die Anbindung an eine Dampfsperre. Geeignet von 23 bis 45° Schräge.
* Pflichtangaben
Der Durchmesser des abgasführenden Rohrs.
Je nach Feuerstätte muss ein passender Durchmesser gewählt werden, z.B.:
Als Faustregel gilt: Der Durchmesser der Abgasanlage sollte mindestens dem der Feuerstätte enstsprechen. Auf Anfrage führen wir gerne eine Berechnung zur Dimensionierung Ihrer Anlage durch.
