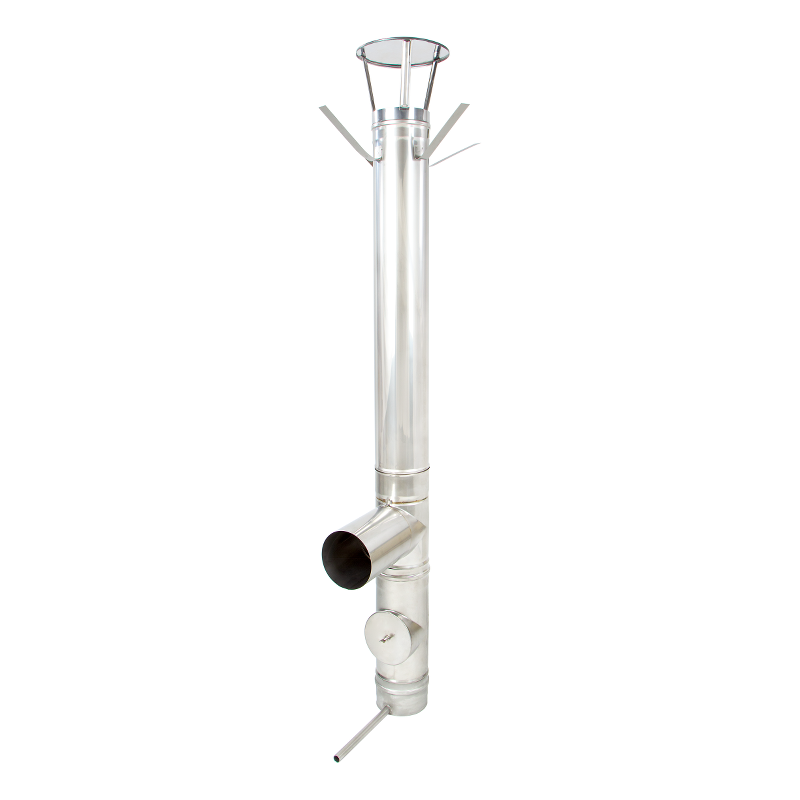

Bausatz Kaminsanierung Edelstahl EW

Klicken Sie doppelt auf das obere Bild, um es im voller Größe zu sehen

Verkleinern
Vergrößern

Mehr Ansichten

  • Bausatz Kaminsanierung Edelstahl EW

Bausatz Kaminsanierung Edelstahl EW

Schreiben Sie die erste Kundenmeinung

Von: 147,00 €

Bis: 2.152,20 €

Preis wie konfiguriert: 0,00 €


Info Ausführung

Ausführung

Unsere Edelstahlkamine sind mit unterschiedlichen Innenrohren erhältlich.
Bezüglich der Haltbarkeit liegen bei allen Produkten sehr gute Erfahrungswerte vor.

Standard:0,5 mm L99 Edelstahl(Werkstoffnr. 1.4509)
Premium:0,6 mm V4A Edelstahl(Werkstoffnr. 1.4404)
Premium 1,0 mm:1,0 mm V4A Edelstahl(Werkstoffnr. 1.4404)

Alle Ausführungen sind für Gas-, Öl-, und Festbrennstoffe geeignet!

Info Durchmesser

Durchmesser

Der Durchmesser des abgasführenden Rohrs.

Je nach Feuerstätte muss ein passender Durchmesser gewählt werden, z.B.:

113–130 mm:z.B. Pelletkaminöfen, Gasdurchlauferhitzer, Ölöfen
150–160 mm:z.B. Kaminöfen, Festbrennstoffherde
180–200 mm:z.B. Heizkessel, Kachelöfen

Als Faustregel gilt: Der Durchmesser der Abgasanlage sollte mindestens dem der Feuerstätte enstsprechen.
Auf Anfrage führen wir gerne eine Berechnung zur Dimensionierung Ihrer Anlage durch.

Info Kondensatschale
Kondensatschale mit Ablauf   +35,40 €

Kondensatschale

Info Prüföffnung

Prüföffnung

Prüföffnung mit Deckel

Prüföffnung mit Kasten

Info T-Stück

T-Stück

T-Stück 90°

T-Stück 90° mit Bajonettverschluss

T-Stück 45°

Info Übergang

Übergang

Wandfutter EW


Wandfutter EW | Kaminsanierung Edelstahl
Ø
Durchmesser
mm
113
120
130
140
150
160
180
200
225
250
300
350
400
450
500

Reduzierung / Erweiterung

Der waagrechte Abgang des T-Stück 90° ist durch den Bajonettverschluss abnehmbar und dient zum Anschluss der Feuerstätte.

Auf Anfrage kann das T-Stück auch reduziert geliefert werden.

Reduzierung / Erweiterung | Kaminsanierung Edelstahl
Ø
Durchmesser
 A
mm mm
113
120
130
140
150
160
180
200
225
250
300
350
400
450
500
Info starre Rohre

starre Rohre

Längenelement 1000 mm EW

Ein Längenelement mit einer Gesamtlänge von 1000 mm.

Hinweis:

Prinzipiell kann jedes einwandige Längenelement gekürzt werden. Dabei kann nur das Teil mit Muffe verwendet werden. Zum Ablängen empfehlen wir das Längenelement mit Doppelmuffe, da beide Teile über eine Muffe verfügen und verwendet werden können.

Längenelement 1000 mm EW | Kaminsanierung Edelstahl
Durchmesser
dn
 A L
mm mm mm
113 996
120 996
130 996
140 996
150 996
160 996
180 996
200 996
225 996
250 996
300 996
350 996
400 996
450 996
500 996

Längenelement 1000 mm mit Ablassschlaufe EW

An der angeschweißten Ablassschlaufe wird ein Seil befestigt und das Längenelement so von oben in den bestehenden Rauchfang / Schornstein ein Stück herabgelassen.
Jetzt wird an diesem Längenelement das nächste Bauteil angesteckt. Dieser Vorgang wird so lange wiederholt, bis sich alle Bauteile im bestehenden Rauchfang / Schornstein befinden.

Längenelement 1000 mm mit Ablassschlaufe EW | Kaminsanierung Edelstahl
Ø
Durchmesser
 A L
mm mm mm
113 996
120 996
130 996
140 996
150 996
160 996
180 996
200 996
225 996
250 996
300 996
350 996
400 996
450 996
500 996

Längenelement 1000 mm mit Abstandhalter EW


Längenelement 1000 mm mit Abstandhalter EW | Kaminsanierung Edelstahl
Ø
Durchmesser
 A L
mm mm mm
113 996
120 996
130 996
140 996
150 996
160 996
180 996
200 996
225 996
250 996
300 996
350 996
400 996
450 996
500 996

Längenelement 1000 mm mit Doppelmuffe EW

Das Längenelement mit Doppelmuffe wird zum Kürzen verwendet (z.B. um die gewünschte Anschlusshöhe zu erreichen oder die Prüföffnungen zu hinter bestehenden Kamintüren so platzieren.) Da beide Teile über eine Muffe verfügen, können nacm dem Kürzen auch beide Teile verwendet werden.

Längenelement 1000 mm mit Doppelmuffe EW | Kaminsanierung Edelstahl
Ø
Durchmesser
 A L
mm mm mm
113 996
120 996
130 996
140 996
150 996
160 996
180 996
200 996
225 996
250 996
300 996
350 996
400 996
450 996
500 996

Längenelement 500 mm EW

Ein Längenelement mit einer Gesamtlänge von 500 mm.

Hinweis:

Prinzipiell kann jedes einwandige Längenelement gekürzt werden. Dabei kann nur das Teil mit Muffe verwendet werden. Zum Ablängen empfehlen wir das Längenelement mit Doppelmuffe, da beide Teile über eine Muffe verfügen und verwendet werden können.

Längenelement 500 mm EW | Kaminsanierung Edelstahl
Ø
Durchmesser
 A L
mm mm mm
113 496
120 496
130 496
140 496
150 496
160 496
180 496
200 496
225 496
250 496
300 496
350 496
400 496
450 496
500 496

Längenelement 250 mm EW

Das kürzeste Längenelement mit einer Gesamtlänge von 250 mm.

Hinweis:

Prinzipiell kann jedes einwandige Längenelement gekürzt werden. Dabei kann nur das Teil mit Muffe verwendet werden. Zum Ablängen empfehlen wir das Längenelement mit Doppelmuffe, da beide Teile über eine Muffe verfügen und verwendet werden können.

Längenelement 250 mm EW Kaminsanierung Edelstahl
Ø
Durchmesser
 A L
mm mm mm
113 246
120 246
130 246
140 246
150 246
160 246
180 246
200 246
225 246
250 246
300 246
350 246
400 246
450 246
500 246

Wärmedämmrohr EW

Das Wärmedämmrohr aus Steinwolle wird über das einwandige Längenelement gestülpt und vermindert das Auskühlen des Abgases.
Die Verwendung ist optional, aber empfehlenswert.

Hinweis:

Zu beachten ist der größere Platzbedarf im Schacht.

Wärmedämmrohr EW | Kaminsanierung Edelstahl
Ø
Durchmesser
mm
113
120
130
140
150
160
180
200
225
250
300
350
400
450
500
Info flexible Rohre

flexible Rohre

Übergang starr-flex EW


Übergang starr-flex EW | Kaminsanierung Edelstahl
Ø
Durchmesser
 A B E F
mm mm mm mm mm
113 223 303 70 25
120
130 240 320 76 25
140
150 260 340 85 25
160 270 350 90 30
180 290 370 100 30
200 310 390 110 30
225
250 360 440 135 30

Übergang flex-starr EW


Übergang flex-starr EW | Kaminsanierung Edelstahl
Ø
Durchmesser
 A B E F
mm mm mm mm mm
113 223 303 70 25
120
130 240 320 76 25
140
150 260 340 85 25
160 270 350 90 30
180 290 370 100 30
200 310 390 110 30
225
250 360 440 135 30

Flexrohr pro Meter EW


Bodenplatte DW Zeichnung | Edelstahlkamin DW
Durchmesser
dn
 A B E F
mm mm mm mm mm
113 223 303 70 25
130 240 320 76 25
150 260 340 85 25
160 270 350 90 30
180 290 370 100 30
200 310 390 110 30
250 360 440 135 30
300 410 490 160 35
350 460 540 185 35
400 510 590 210 35
450 560 640 235 35
500 610 690 260 35

Flexrohr Paket EW


Bodenplatte DW Zeichnung | Edelstahlkamin DW
Durchmesser
dn
 A B E F
mm mm mm mm mm
113 223 303 70 25
130 240 320 76 25
150 260 340 85 25
160 270 350 90 30
180 290 370 100 30
200 310 390 110 30
250 360 440 135 30
300 410 490 160 35
350 460 540 185 35
400 510 590 210 35
450 560 640 235 35
500 610 690 260 35
Info Abschlusselement

Abschlusselement

Abschlusselement hinterlüftet EW


Bodenplatte DW Zeichnung | Edelstahlkamin DW
Durchmesser
dn
 A B E F
mm mm mm mm mm
113 223 303 70 25
130 240 320 76 25
150 260 340 85 25
160 270 350 90 30
180 290 370 100 30
200 310 390 110 30
250 360 440 135 30
300 410 490 160 35
350 460 540 185 35
400 510 590 210 35
450 560 640 235 35
500 610 690 260 35

Abschlusselement mit Regenkragen

ohne


Info Regenhaube

Regenhaube

ohne



Regenhaube EW

Die Regenhaube vermindert das Eindringen von Niederschlägen.

Idealerweise wird das anfallende Kondensat und das Regenwasser durch den Kondensatablauf der Kondensatschale abgeleitet.
Sollte der Kondensatablauf nicht angeschlossen werden können und kein Kondensat anfallen (wie z.B. bei festen Brennstoffen und hohen Abgastemperaturen) ist die Regenhaube sinnvoll.

Die Regenhaube wird standardmäßig auf das Rohr montierbar geliefert.
Alternativ dazu kann die Regenhaube auch einsteckbar geliefert werden (z.B. für in einen Mündungsabschluss eines doppelwandigen Edelstahlkamins. Dabei ist sicherzustellen, dass die Regenhaube ausreichend befestigt ist.
Bei der Montage auf gemauerten Schornsteinen / Rauchfängen empfehlen wir prinzipiell die Verwendung eines Abschlusselements mit einer Rohr montierbaren Regenhaube.

Bodenplatte DW Zeichnung | Edelstahlkamin DW
Durchmesser
dn
 A B E F
mm mm mm mm mm
113 223 303 70 25
130 240 320 76 25
150 260 340 85 25
160 270 350 90 30
180 290 370 100 30
200 310 390 110 30
250 360 440 135 30
300 410 490 160 35
350 460 540 185 35
400 510 590 210 35
450 560 640 235 35
500 610 690 260 35
