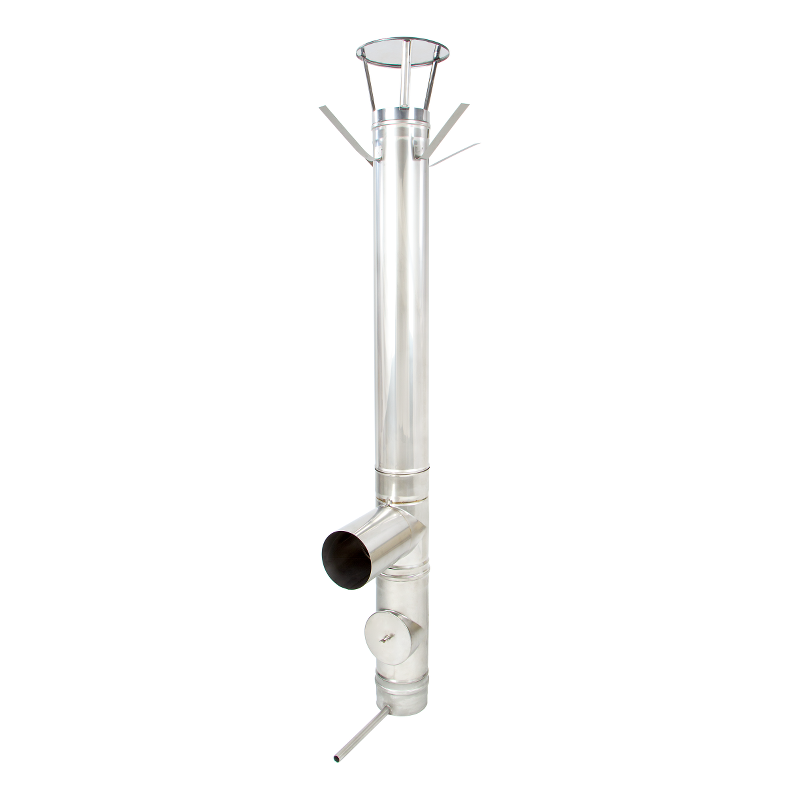

Bausatz Kaminsanierung Edelstahl EW

Kondensatschale*

Kondensatschale mit Ablauf   +39,00 € Menge:

Kondensatschale

Prüföffnung*

• Menge:  Prüföffnung mit Deckel   +66,00 €
• Menge:  Prüföffnung mit Kasten   +66,00 €

Prüföffnung

Prüföffnung mit Deckel

Prüföffnung mit Kasten

T-Stück*

• Menge:  T-Stück 90°   +97,20 €
• Menge:  T-Stück 90° mit Bajonettverschluss   +154,20 €
• Menge:  T-Stück 45°   +174,60 €

T-Stück

T-Stück 90°

T-Stück 90° mit Bajonettverschluss

T-Stück 45°

Übergang

• Menge:  Wandfutter   +28,80 €
• Menge:  Reduzierung   +58,80 €

Übergang

Wandfutter EW



Ø Durchmesser
mm
113
120
130
140
150
160
180
200
225
250
300
350
400
450
500

Reduzierung / Erweiterung

Der waagrechte Abgang des T-Stück 90° ist durch den Bajonettverschluss abnehmbar und dient zum Anschluss der Feuerstätte.

Auf Anfrage kann das T-Stück auch reduziert geliefert werden.

Ø Durchmesser	A
mm	mm
113
120
130
140
150
160
180
200
225
250
300
350
400
450
500

starre Rohre

• Menge:  Längenelement 1000 mm   +73,80 €
• Menge:  Längenelement 1000 mm mit Ablassschlaufe   +76,20 €
• Menge:  Längenelement 1000 mm mit Abstandhalter   +84,00 €
• Menge:  Längenelement 1000 mm mit Doppelmuffe   +76,20 €
• Menge:  Längenelement 500 mm   +46,80 €
• Menge:  Längenelement 250 mm   +34,20 €
• Menge:  Wärmedämmrohr 25 mm   +27,60 €

starre Rohre

Längenelement 1000 mm EW

Ein Längenelement mit einer Gesamtlänge von 1000 mm.

Hinweis:

Prinzipiell kann jedes einwandige Längenelement gekürzt werden. Dabei kann nur das Teil mit Muffe verwendet werden. Zum Ablängen empfehlen wir das Längenelement mit Doppelmuffe, da beide Teile über eine Muffe verfügen und verwendet werden können.

Durchmesser dn	A	L
mm	mm	mm
113		996
120		996
130		996
140		996
150		996
160		996
180		996
200		996
225		996
250		996
300		996
350		996
400		996
450		996
500		996

Längenelement 1000 mm mit Ablassschlaufe EW

An der angeschweißten Ablassschlaufe wird ein Seil befestigt und das Längenelement so von oben in den bestehenden Rauchfang / Schornstein ein Stück herabgelassen.
Jetzt wird an diesem Längenelement das nächste Bauteil angesteckt. Dieser Vorgang wird so lange wiederholt, bis sich alle Bauteile im bestehenden Rauchfang / Schornstein befinden.

Ø Durchmesser	A	L
mm	mm	mm
113		996
120		996
130		996
140		996
150		996
160		996
180		996
200		996
225		996
250		996
300		996
350		996
400		996
450		996
500		996

Längenelement 1000 mm mit Abstandhalter EW



Ø Durchmesser	A	L
mm	mm	mm
113		996
120		996
130		996
140		996
150		996
160		996
180		996
200		996
225		996
250		996
300		996
350		996
400		996
450		996
500		996

Längenelement 1000 mm mit Doppelmuffe EW

Das Längenelement mit Doppelmuffe wird zum Kürzen verwendet (z.B. um die gewünschte Anschlusshöhe zu erreichen oder die Prüföffnungen zu hinter bestehenden Kamintüren so platzieren.) Da beide Teile über eine Muffe verfügen, können nacm dem Kürzen auch beide Teile verwendet werden.

Ø Durchmesser	A	L
mm	mm	mm
113		996
120		996
130		996
140		996
150		996
160		996
180		996
200		996
225		996
250		996
300		996
350		996
400		996
450		996
500		996

Längenelement 500 mm EW

Ein Längenelement mit einer Gesamtlänge von 500 mm.

Hinweis:

Prinzipiell kann jedes einwandige Längenelement gekürzt werden. Dabei kann nur das Teil mit Muffe verwendet werden. Zum Ablängen empfehlen wir das Längenelement mit Doppelmuffe, da beide Teile über eine Muffe verfügen und verwendet werden können.

Ø Durchmesser	A	L
mm	mm	mm
113		496
120		496
130		496
140		496
150		496
160		496
180		496
200		496
225		496
250		496
300		496
350		496
400		496
450		496
500		496

Längenelement 250 mm EW

Das kürzeste Längenelement mit einer Gesamtlänge von 250 mm.

Hinweis:

Prinzipiell kann jedes einwandige Längenelement gekürzt werden. Dabei kann nur das Teil mit Muffe verwendet werden. Zum Ablängen empfehlen wir das Längenelement mit Doppelmuffe, da beide Teile über eine Muffe verfügen und verwendet werden können.

Ø Durchmesser	A	L
mm	mm	mm
113		246
120		246
130		246
140		246
150		246
160		246
180		246
200		246
225		246
250		246
300		246
350		246
400		246
450		246
500		246

Wärmedämmrohr EW

Das Wärmedämmrohr aus Steinwolle wird über das einwandige Längenelement gestülpt und vermindert das Auskühlen des Abgases.
Die Verwendung ist optional, aber empfehlenswert.

Hinweis:

Zu beachten ist der größere Platzbedarf im Schacht.

Ø Durchmesser
mm
113
120
130
140
150
160
180
200
225
250
300
350
400
450
500

flexible Rohre

• Menge:  Übergang starr-flex   +57,60 €
• Menge:  Übergang flex-starr   +57,60 €
• Menge:  Flexrohr, zweilagig pro Meter   +50,40 €
• Menge:  Flexrohrpaket, zweilagig, 30 m   +1.296,00 €

flexible Rohre

Übergang starr-flex EW



Ø Durchmesser	A	B	E	F
mm	mm	mm	mm	mm
113	223	303	70	25
120
130	240	320	76	25
140
150	260	340	85	25
160	270	350	90	30
180	290	370	100	30
200	310	390	110	30
225
250	360	440	135	30

Übergang flex-starr EW



Ø Durchmesser	A	B	E	F
mm	mm	mm	mm	mm
113	223	303	70	25
120
130	240	320	76	25
140
150	260	340	85	25
160	270	350	90	30
180	290	370	100	30
200	310	390	110	30
225
250	360	440	135	30

Flexrohr pro Meter EW



Durchmesser dn	A	B	E	F
mm	mm	mm	mm	mm
113	223	303	70	25
130	240	320	76	25
150	260	340	85	25
160	270	350	90	30
180	290	370	100	30
200	310	390	110	30
250	360	440	135	30
300	410	490	160	35
350	460	540	185	35
400	510	590	210	35
450	560	640	235	35
500	610	690	260	35

Flexrohr Paket EW



Durchmesser dn	A	B	E	F
mm	mm	mm	mm	mm
113	223	303	70	25
130	240	320	76	25
150	260	340	85	25
160	270	350	90	30
180	290	370	100	30
200	310	390	110	30
250	360	440	135	30
300	410	490	160	35
350	460	540	185	35
400	510	590	210	35
450	560	640	235	35
500	610	690	260	35

Abschlusselement*

Bitte treffen Sie eine Auswahl... Abschlusselement hinterlüftet   +60,60 € Abschlusselement   +50,40 € ohne   +0,00 €

Menge:

Abschlusselement

Abschlusselement hinterlüftet EW



Durchmesser dn	A	B	E	F
mm	mm	mm	mm	mm
113	223	303	70	25
130	240	320	76	25
150	260	340	85	25
160	270	350	90	30
180	290	370	100	30
200	310	390	110	30
250	360	440	135	30
300	410	490	160	35
350	460	540	185	35
400	510	590	210	35
450	560	640	235	35
500	610	690	260	35

Abschlusselement EW

Das Abschlusselement wird auf den bestehenden Kaminkopf montiert. Darauf kann eine Regenhaube befestigt werden.
Bei einer Kaminsanierung sollte das Abschlusselement mit Regenkragen verwendet werden.

Durchmesser dn	A	B	E	F
mm	mm	mm	mm	mm
113	223	303	70	25
130	240	320	76	25
150	260	340	85	25
160	270	350	90	30
180	290	370	100	30
200	310	390	110	30
250	360	440	135	30
300	410	490	160	35
350	460	540	185	35
400	510	590	210	35
450	560	640	235	35
500	610	690	260	35

ohne



Regenhaube*

Bitte treffen Sie eine Auswahl... ohne   +0,00 € Regenhaube   +30,60 €

Menge:

Regenhaube

ohne



Regenhaube EW

Die Regenhaube vermindert das Eindringen von Niederschlägen.

Idealerweise wird das anfallende Kondensat und das Regenwasser durch den Kondensatablauf der Kondensatschale abgeleitet.
Sollte der Kondensatablauf nicht angeschlossen werden können und kein Kondensat anfallen (wie z.B. bei festen Brennstoffen und hohen Abgastemperaturen) ist die Regenhaube sinnvoll.

Die Regenhaube wird standardmäßig auf das Rohr montierbar geliefert.
Alternativ dazu kann die Regenhaube auch einsteckbar geliefert werden (z.B. für in einen Mündungsabschluss eines doppelwandigen Edelstahlkamins. Dabei ist sicherzustellen, dass die Regenhaube ausreichend befestigt ist.
Bei der Montage auf gemauerten Schornsteinen / Rauchfängen empfehlen wir prinzipiell die Verwendung eines Abschlusselements mit einer Rohr montierbaren Regenhaube.

Durchmesser dn	A	B	E	F
mm	mm	mm	mm	mm
113	223	303	70	25
130	240	320	76	25
150	260	340	85	25
160	270	350	90	30
180	290	370	100	30
200	310	390	110	30
250	360	440	135	30
300	410	490	160	35
350	460	540	185	35
400	510	590	210	35
450	560	640	235	35
500	610	690	260	35
